輪轉凹版印刷中使用數位顯微鏡拍攝、分析

何謂輪轉凹版印刷（最適合用於照片重現）

它是凹版印刷的代表性印刷方法。文字、圖畫部分凹陷的「印版」稱為「凹版」。
該方法是凹陷部分（網穴）中裝上油墨並印到紙上，從而印刷文字和圖畫等，因其容易展現出顏色的深度，常用於相冊和商品包裝等。

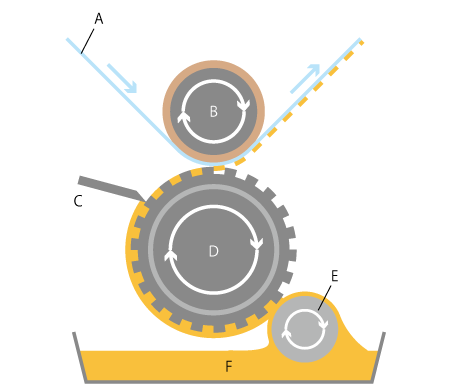

使用傳墨輥將油墨轉移到印版上，使用刮刀刮印版，將不印刷（未凹陷）部分的油墨去除。紙張夾在壓印滾筒和印版（輪轉凹版印刷滾筒）之間，油墨從網穴中轉移到紙上。印刷後，等待乾燥後卷取。
印版採用在鐵芯上鍍銅的加工，刻印上花紋（雕刻方式、腐蝕方式等），再鍍鉻提高耐久性。
印刷用紙是印刷在筒狀（卷裝）的紙上，印刷後的形狀也為筒狀（卷裝）。

顏色的濃淡透過凹陷部分（網穴）的深淺和形狀調整。因此，油墨的轉移量範圍十分廣泛，在重現細緻的濃淡表現方面十分出色。
另外，結束印刷前準備並開始作業後，印刷變動因素少，因此可以穩定運轉。但是，印版的耐久性較高，適合大批量印刷的另一方面，由於製版成本略高，因此除非是大量印刷的雜誌等，否則並不合算。

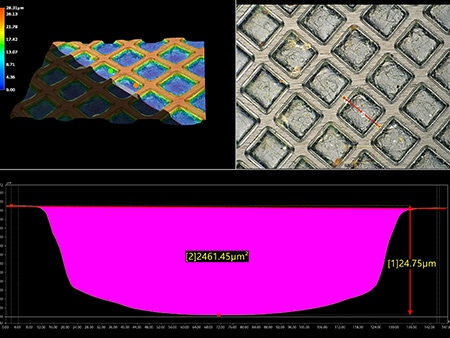

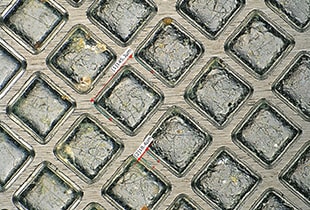

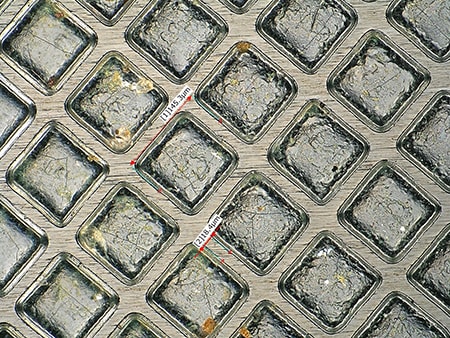

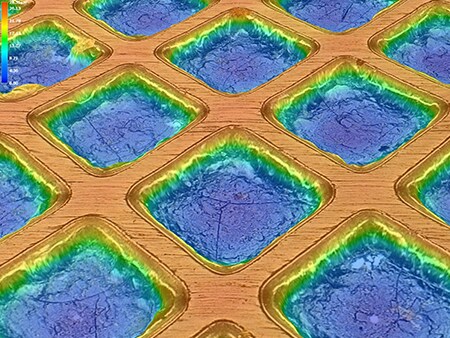

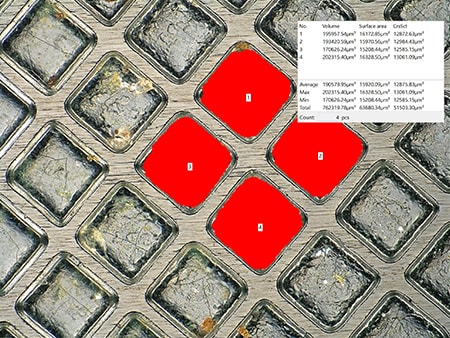

用數位顯微鏡拍攝、分析輪轉凹版印刷的案例

以下介紹使用KEYENCE的4K數位顯微鏡「VHX系列」進行的輪轉凹版印刷的拍攝和分析影像的最新案例。
