梯形图能力考试

为互换DM0的值（例：100）与DM10的值（例：200），创建了如下所示的梯形图程序。
请从解答1至解答3中选择将MR0置于ON的执行结果。

解答 1

解答 2

◎正确！

解答 3

解说

该问题旨在确认梯形图处理流程的理解程度。

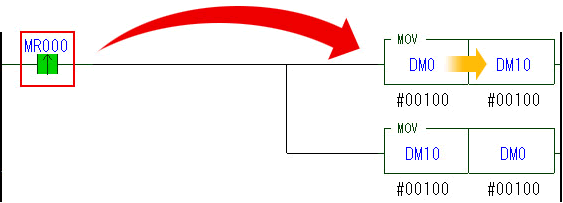

< 正确（解答2）的动作流程 >

(1)MR0置于ON后，DM10中将存储DM0的值100。

(2)在下一行中，将DM10的值（上一行存储的100）存储至DM0中。

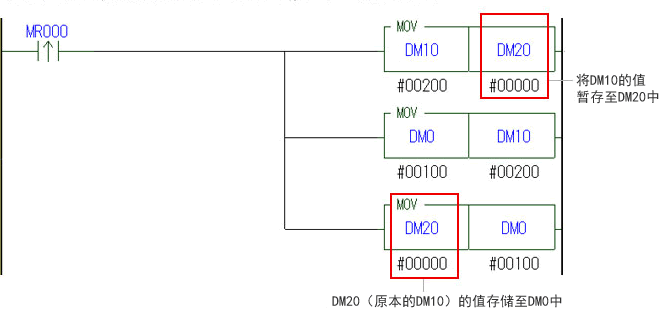

为调换DM0与DM10的值，描述如下所示的梯形。

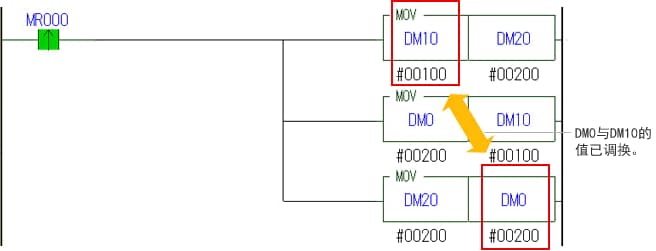

执行后将产生如下所示的变化。

参考 : 更换指令

使用KV系列互换2个设备的值时，如果使用更换指令（XCH指令），则可轻松更换值。
