5G（次世代通訊技術）～被動元件、石英振盪器～ 支援以往無法解決的線上影像檢查課題

5G的普及讓被動元件（電感，石英元件，陶瓷電容等等）的生產量不斷增加，但也伴隨了各種檢查課題。

  • 產品的小型化
  • 隨著搭載於裝置上的零件增加，須提高產量
  • 須對應更嚴格的檢查標準

以下介紹可解決這些課題的KEYENCE影像處理技術。

高頻零件

為了收發必要之高頻率電磁波，須使用高頻零件。
由於5G通訊的頻率與規格皆不同於4G和LTE，無法使用4G和LTE的零件，必須另外開發。
可料想到未來小型化持續發展，且搭載於智慧型手機等裝置上的零件數會成長數倍，生產線必須要高速化。

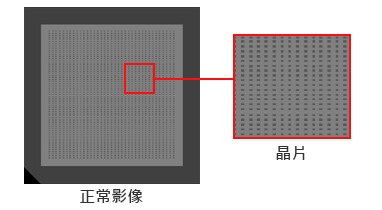

組裝製程：計算托盤上的晶片數量

以往問題點

托盤有許多種顏色，若背景與晶片的色差較小，便難以穩定檢查。

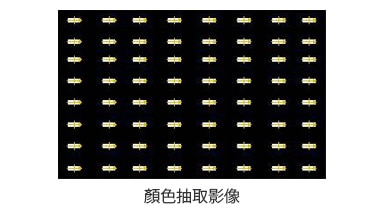

使用多光譜照明改善

使用8色照明，些微顏色差異也能正確辨別。

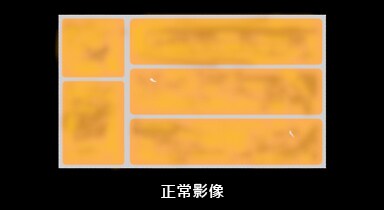

檢查製程：高頻零件外觀檢查

以往問題點

依工件的表面狀態而定，當檢測之瑕疵對比較低時，難以穩定檢查。

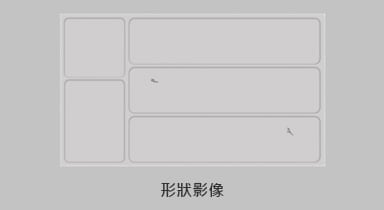

使用LumiTraxTM改善

不受表面狀態影響只抽取形狀（凹凸）資訊。

陶瓷電容器

陶瓷電容器用於穩定電壓、消除雜訊。
廣泛用於智慧型手機、基地台、汽車等產品上。
可料想到未來小型化持續發展，且搭載於智慧型手機等裝置上的零件數會成長數倍，生產線必須要高速化。

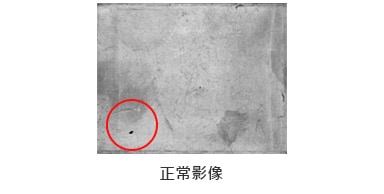

薄膜成形：陶瓷薄膜的外觀檢測

以往問題點

若受到背景的表面狀態影響時，難以穩定檢查。

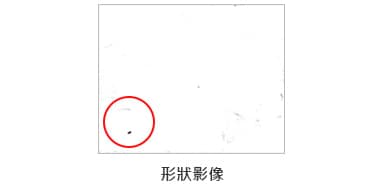

使用LumiTraxTM改善

使用LumiTrax拍攝模式，可檢查出以往難以發現的各種瑕疵，穩定檢查。

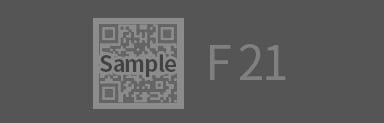

檢查、包裝製程：QR碼、刻印檢查

以往問題點

刻印過淡的外殼難以穩定檢測。
為了防止內部破損，有許多刻印較淡的情形。

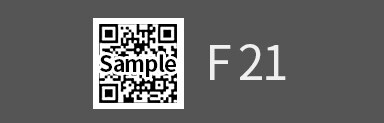

使用多光譜照明改善

可從8色照明中選擇最佳的照明顏色，即便是以往難以觀察的影像也能穩定檢查。(UV照明使用在刻印的著色上很有效)

石英振盪器

石英振盪器利用石英的壓電效應來引發高頻率精確震盪。
是5G通訊技術中透過電波用於收發聲音與資訊時的零件。

形成石英晶片：石英晶片的外觀檢查

以往問題點

若形狀未定時，難以設定檢查範圍。

使用影像處理系統「XG-X」改善

可透過影像運算設定符合工件形狀的檢查範圍。
此外也可以用Multi Trend Edge缺陷檢測工具，確認輪廓上的缺陷。

透過影像運算（輪廓範圍）設定形狀範圍
透過線狀缺陷抽取功能來抽取缺陷

封裝製程：石英晶片的組裝位置

以往問題點

低對比背景的瑕疵檢查難以穩定。

使用多光譜照明改善

以LumiTraxTM模式的形狀影像來穩定檢查。

用LumiTraxTM的形狀影像檢查外殼（蓋子）的外觀。

KEYENCE的視覺系統在5G相關零件的製造現場有豐富的實績，國內外皆導入了KEYENCE的產品。
因高精度化、小型化、製造高速化、新增檢查項目等等，現在檢查的要求比以往更高。
此外KEYENCE預測此趨勢會繼續加速。

資料中記載了5G相關零件的各種檢查案例，與影像檢查的最新資訊。請務必參閱。
