醫療器材大多數直接用於人體,因此必須有高水準的安全性和功能性。
在此介紹使用數位顯微鏡拍攝案例較多的種植牙的觀察案例。

種植牙的觀察

何謂植入物

這是植入體內的器械和材料的總稱。心律調節器、人工關節、植入顎骨的人工牙根等都是植入物。人工牙根稱為牙科植入物(種植牙)。

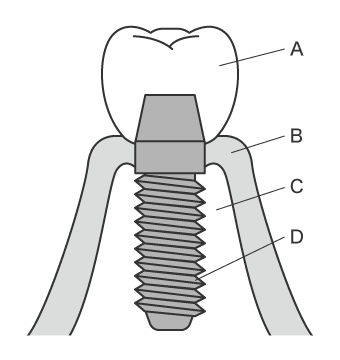

種植牙的各部分名稱

  1. A:人工牙齒
  2. B:牙齦
  1. C:顎骨
  2. D:植入物

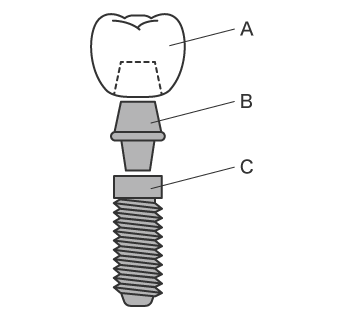

植入物的結構
  1. A:上部結構(人工牙齒)
  2. B:基台(連接部分)
  3. C:固定裝置(人工牙根)

種植牙的功能

上部結構(人工牙齒)
它是人工製造的假牙,使用粘合劑或螺栓等固定到基台上。
基台(連接部分)
植入物和假牙之間的零件稱為基台。一般來說,基台使用螺栓等固定到植入物上。
固定裝置(人工牙根)
固定裝置是指植入骨骼中的人工牙根的部分。也稱為植入體。

種植牙的材質和特徵

上部結構(人工牙齒)、基台(連接部分)、固定裝置(人工牙根)分別使用的材質及其特徵如下所示。

上部結構(人工牙齒)

氧化鋯陶瓷
外形美觀、強度良好等優點最明顯的是「氧化鋯陶瓷」的人工牙齒。這是在白色非金屬素材——人工鑽石也即氧化鋯上燒結陶瓷而形成的素材。它的特徵是具有與天然牙齒排在一起也真假難辨的自然的潔白和光澤,並且質地堅硬、強度也高。
全陶瓷
全部僅用陶瓷製作的稱為「全陶瓷」人工牙齒。它具備陶瓷材質特有的美麗透明感和光澤,並且不會出現經年老化和變色,可以長期維持不遜於天然牙齒的自然外觀。但是與剛才提到的氧化鋯陶瓷、後面提到的金屬烤瓷等使用框體增強的材質相比,陶瓷的強度較弱,因此若是調整不足或是使用者咬合力強,可能出現開裂或缺損。
金屬烤瓷
在金屬上燒結陶瓷形成「金屬烤瓷」人工牙齒,兼具外形的美觀和耐久度。
與氧化鋯陶瓷、全陶瓷一樣幾乎不會出現經年老化,但由於含有金屬筐體,所以在透明感等外形美觀度方面遜色於上述2種。另外,根據使用的金屬的不同,可能出現金屬過敏反應,需要注意。
全氧化鋯陶瓷
「全氧化鋯陶瓷」人工牙齒是僅使用耐久性非常出色的氧化鋯製作而成的人工牙齒。人工鑽石氧化鋯獨有的硬度是其特徵所在,同時也沒有變色和損傷,可以長期使用。但是,該素材重視耐久性,因此與陶瓷相比,在透明度和顏色外觀的自然度上有所遜色。

基台(連接部分)

鈦、氧化鋯
這是連接上部與下部的部分。
鈦的強度高、不易生鏽,是一種耐久性出色的素材。缺點是牙齦萎縮或是使用有透明度的上部結構時會看到金屬部分,缺乏美觀性。
氧化鋯的強度也很高,並且不使用金屬,所以不用擔心金屬過敏。另外,它的顏色是與牙齒接近的白色,連接部分也不顯眼,在目前的植入物基台素材中,擁有出色的美觀性。

固定裝置(人工牙根)

植入顎骨中。材質是鈦,具有與骨骼結合的性質。

用數位顯微鏡觀察種植牙的案例

以下介紹使用KEYENCE的4K數位顯微鏡「VHX系列」進行的種植牙的觀察影像的最新案例。

人工牙齒觀察
大景深可對牙齒全體對焦。
20× 環狀照明

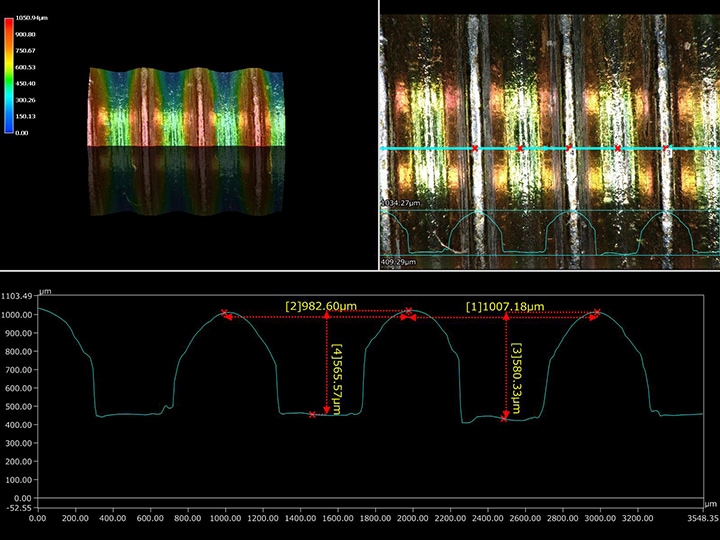

植入物的螺距、深度量測
100× 環狀照明

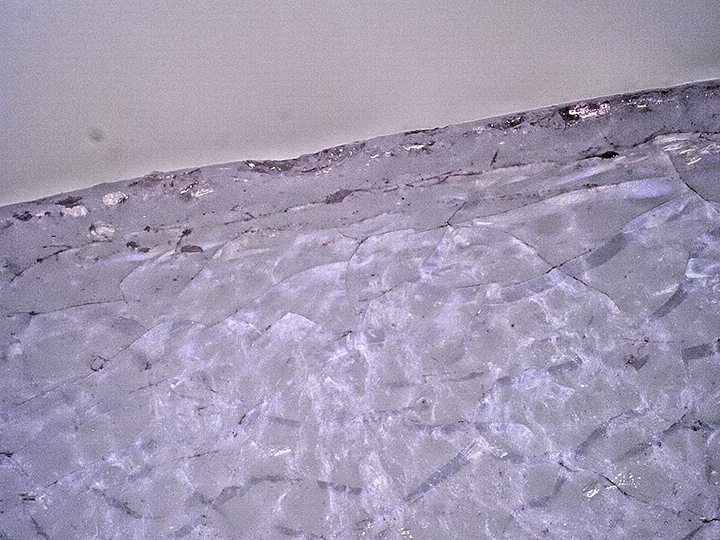

人工牙齒的開裂、缺損觀察
使用HDR功能,可以消除光暈,觀察表面狀態。
300× 同軸落射照明 + HDR
