玻璃產品的不良分析與破裂面分析
各個產業都可能用到玻璃， 窗戶、智慧型手機、光學鏡頭外，玻璃基板、玻璃纖維等日常肉眼看不到的特殊零件與材料等，應用範圍廣。
玻璃的彈性與韌性差，容易破損，卻需要頻繁且仔細地檢查強烈光澤表面上的細小損傷，需要檢查人員的超高技巧及優良的檢查設備。
在此以玻璃斷面分析的基礎知識，介紹最新4K數位顯微鏡「VHX系列」的不良分析課題解決案例。

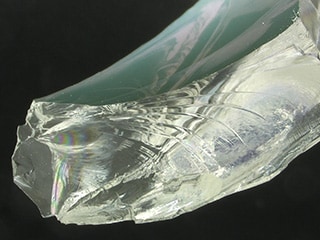

玻璃的破裂面分析
相較於鋼或鋁等素材，當施加超出機械強度的拉力時，玻璃不會變形，而直接破裂。因玻璃是缺乏韌性和彈性的脆性素材，不變形且施加的力量幾乎全轉為破壞。
撞擊時的損傷也一樣，玻璃不會凹陷變形，容易出現傷痕，一旦有傷痕，便由該處即刻破裂。此外未受撞擊或摩擦，看似沒有傷痕的玻璃，放大觀察也能看到無數細微的傷痕（Griffith crack - 格利菲潛在裂紋），可能導致玻璃的理論強度降至近1/100。
此外，因玻璃幾乎不會變形，直接破裂，與鋁等延性素材不同，斷裂面會留下大量導致破裂的原因。「裂痕」、「鏡面」、「霧面」、「梳紋」等圖案顯示衝擊強度、速度、方向，而「肋紋」等圖案形狀則顯示破壞進行的速度與方向。
所謂玻璃破裂面分析，實為正確掌握斷裂面狀態，觀察這些圖案的方向、大小、數量與圖形，考察破損的狀況。因此使用高精度顯微鏡或數位顯微鏡觀察斷裂面，對玻璃產品的不良分析，是不可或缺的做法。
4K數位顯微鏡的玻璃產品不良分析案例
玻璃廣泛使用於各種產品和零件，以觀察破裂玻璃的斷裂面、傷痕、端面研磨狀況為例，在此介紹玻璃產品的不良分析範例。包含平常肉眼不可見的玻璃產品，如玻璃基板的圖形與標記、玻璃纖維等，使用4K數位顯微鏡的不良分析案例。
玻璃破裂面分析
一般的數位顯微鏡解析度不足，不易取得清晰影像。
4K數位顯微鏡「VHX系列」以大景深與高解析度觀察的HR鏡頭與4K CMOS，搭配「即時景深合成」功能，簡單的操作即可瞬間取得目標物整體全對焦的高精細4K影像。
對斷裂面出現的細微資訊，也可進行高精細觀察、分析。

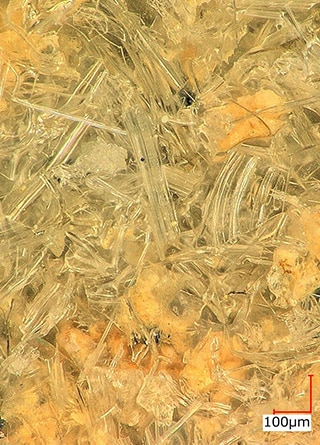

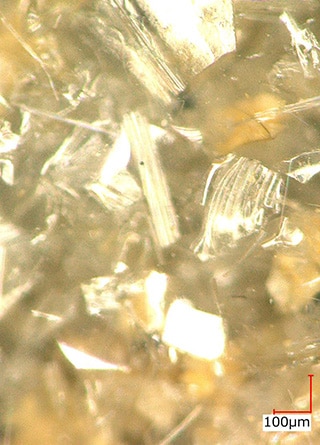

玻璃內礦物的分析

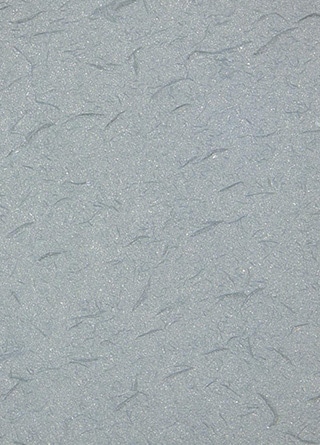

玻璃內的礦物觀察必須立體對焦。一般顯微鏡只能局部對焦。導致工時冗長，操作費心。
使用4K數位顯微鏡，以大景深與「即時景深合成」功能，高倍率下也可對玻璃內所有礦物全幅對焦，取得清晰的4K影像。

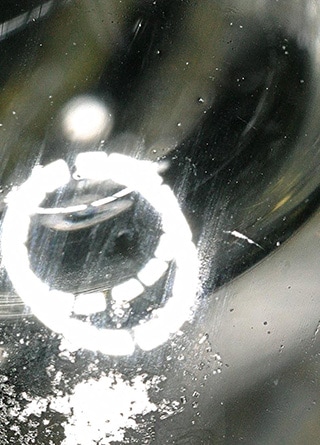

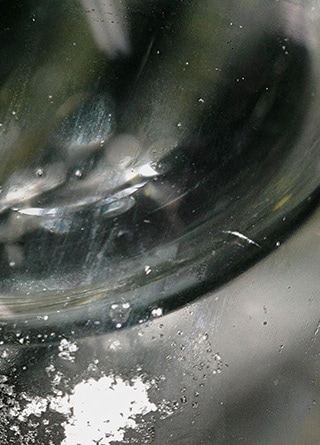

玻璃瓶損傷分析
玻璃瓶表面經過多段研磨製程，使其平滑有光澤。但此光澤卻是使不良分析困難的原因之一。
以往的顯微鏡和數位顯微鏡進行觀察、分析時，會受到玻璃瓶表面的強烈反射光干擾。其中以導致無法觀察、分析的環狀反射光為重大課題。
使用最新的4K數位顯微鏡「VHX系列」，以「去除反射」功能去除反射光。玻璃瓶上的細微損傷也可清晰觀察。

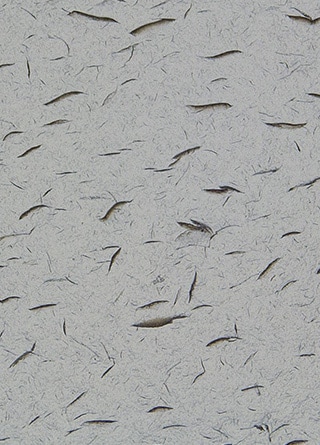

熔融石英的微裂痕分析
一般的數位顯微鏡進行高倍率觀察，因解析度不足，不易取得清晰影像。
4K數位顯微鏡「VHX系列」具備可進行高解析度拍攝的高解析度HR鏡頭與4K CMOS。如玻璃的微裂痕般極細微的目標物，也可以高精細影像觀察。

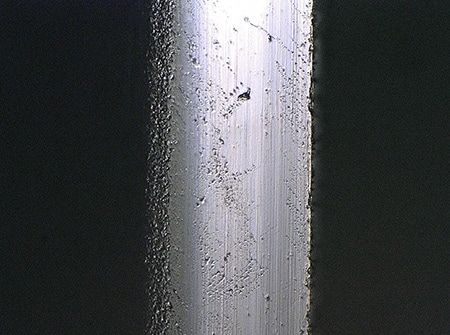

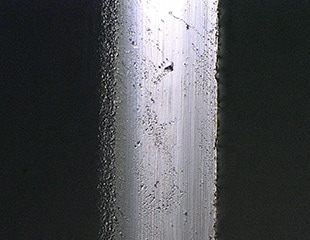

玻璃端面研磨損傷分析
4K數位顯微鏡「VHX系列」可使用多樣化的功能，清晰地捕捉細微的缺陷，執行正確且更快的觀察、分析、評估。
單鍵即可以全方位照明取得複數影像的「多重照明」功能，只要選出最適合分析的影像即可，大幅縮短測試照明條件的程序。即使在選擇、儲存影像後，也可調閱自動儲存的不同照明條件的影像，進行各種量測。

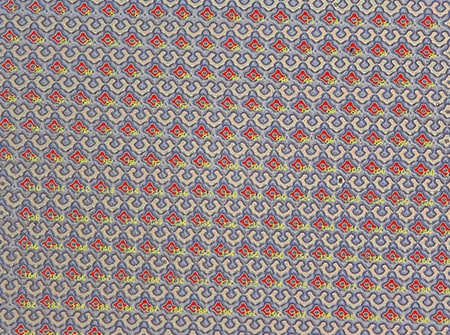

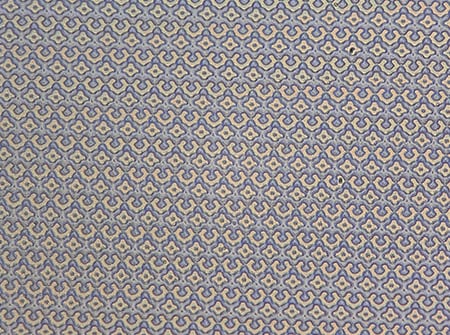

玻璃基板的圖形標記分析

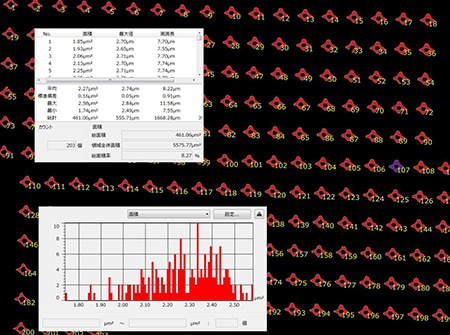

4K數位顯微鏡「VHX系列」可在指定範圍內自動進行目標物的面積量測與計數。
根據影像亮度與顏色進行二值化處理，並以其算出面積、最大直徑、最小直徑等參數，排除不必要的目標物，或將重疊的目標物分離。還能使用過去的影像資料，以相同條件進行分析。
量測值可輸出為表格、直方圖，定量掌握粒度分布的特徵。

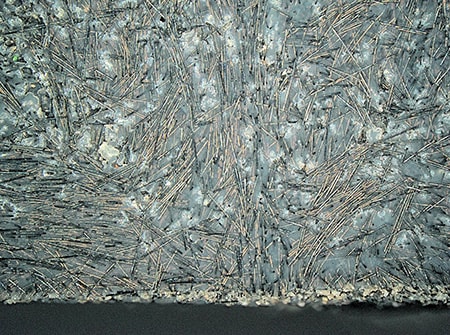

具備高解析度的HR鏡頭與4K CMOS的「VHX系列」，在一般的數位顯微鏡會遭遇解析度不足的情況下，也可順利進行高解析度拍攝。如玻璃纖維般的纖細目標物，也可用高精細影像觀察。
只要這1台，完成觀察、分析、製作報告
相較於以往的顯微鏡或數位顯微鏡，高精細4K數位顯微鏡「VHX系列」可做到高效率化，消除人為誤差的正確不良分析。
以最新技術取得高精細4K影像，玻璃產品能簡單地自動量測面積與計數，快速取得進階的分析結果。
拍攝、量測所得資料能輕鬆產出報告，有助於品質保證，發生問題時可尋得原因並改善製程。
搭配多種功能的「VHX系列」，成為玻璃產品不良分析的強力夥伴。詳細說明請下載型錄，或洽詢KEYENCE。
