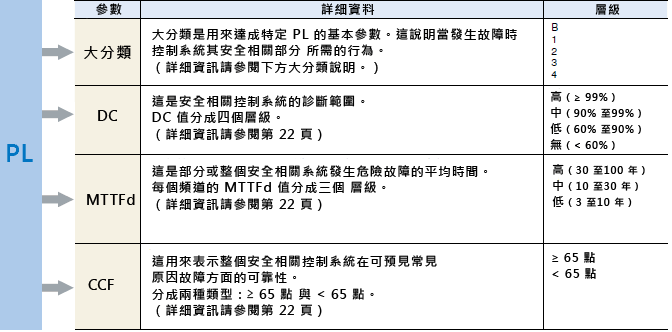

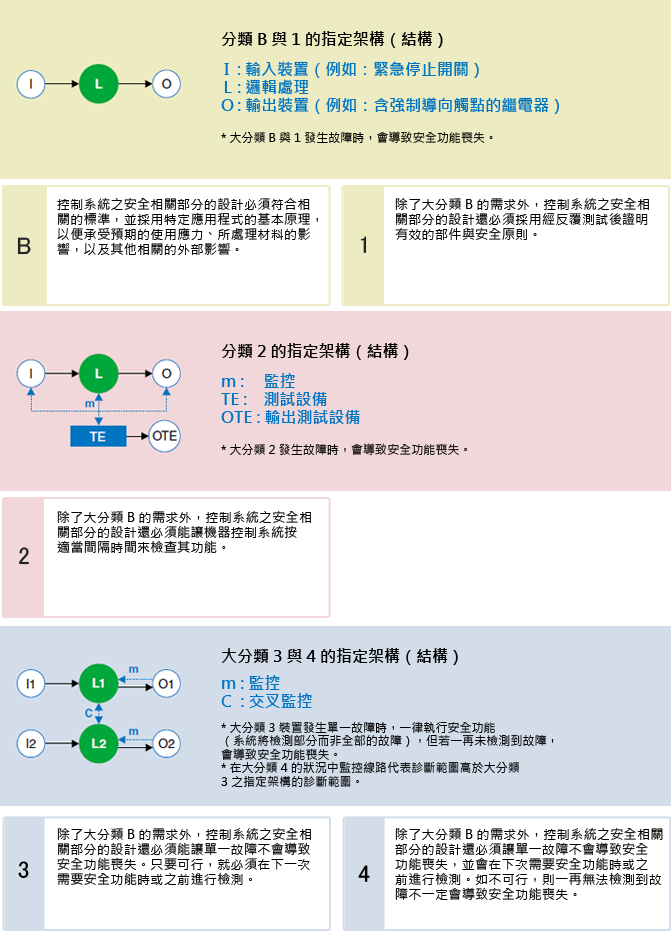

對於控制系統每個安全相關部分和 / 或執行安全功能的組合,必須透過估算以下主要方面來判定(評量)其性能等級(PL:1) 大分類(結構),2) DC,3) MTTFd 及 4) CCF。
指標 | 範圍 |
---|---|
無 | DC < 60% |
低 | 60% ≤ DC < 90% |
中 | 90% ≤ DC < 99% |
高 | 99% ≤ DC |
DC 是診斷有效性的量值,由所檢測到危險故障的故障率與總危險故障的故障率之間的比例來決定。 整個或部分的安全相關系統都有DC。右表中的四個指標來自 ISO 13849-1。
指標 | MTTFd |
---|---|
低 | 3 years ≤ MTTFd < 10 years |
中 | 10 years ≤ MTTFd < 30 years |
高 | 30 years ≤ MTTFd < 100 years |
MTTFd(危險故障平均時間)是全部或部分安全相關系統的危險故障平均時間預期值。 每個頻道都有 MTTFd,例如「I」(輸入裝置)、「L」(邏輯),及「O」(輸出裝置)。右表中的三個指標來自 ISO 13849-1。
CCF(常見原因故障)與源於單一事件之不同項目的故障有關,這些故障不互為因果。 ISO 13849-1 針對 CCF 提供評分程序和量化措施。總分必須達到 65 或更高。

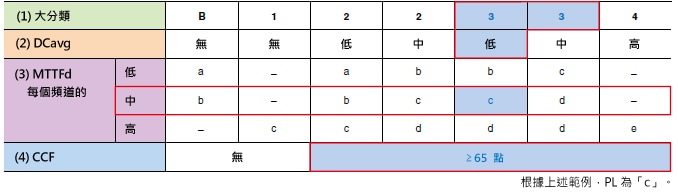

下表用於根據上述參數決定 PL。
範例: 大分類 = 3, MTTFd = 中, DCavg = 低, CCF = ≥65 點

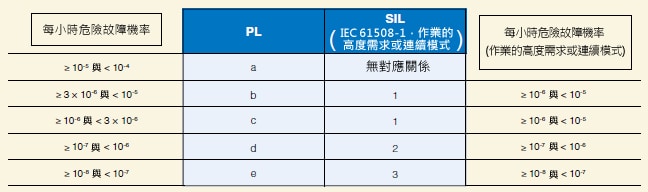

PL 與 SIL 間的關係(摘錄自 ISO 13849-1:2006)
