雷射刻印機/雷射刻印系統
本單元說明雷射刻印機的類型與特徵。
雷射刻印機因雷射光波長不同,有不同類型,可刻印的目標物也不同。
此外刻印成品的感覺也會不同,所以不同目的要選擇不同的機種。
YVO4/光纖雷射刻印機
![波長:1064 nm](/Images/ss_lasermarker_k_variety_001_1774981.png)
被稱為基本波長的波長,是通用性最高的波長。
有時也被稱為IR,IR是英語infrared的縮寫,用來表示紅外線。紅外線正如其名,指的是在紅色以外,肉眼看不到的波長(長於780 nm的光),並不是指IR=1064 nm。
1064 nm波長範圍的特點
- 由樹脂到金屬皆可加工,應用範圍廣。
- 光會穿過玻璃等透明體,原則上無法加工。
- 容易讓樹脂著色。
-
- 相同波長的光,也會因為振盪方式不同,而有不同的光束特性。
一般來說峰值功率高、脈衝持續時間短的光,會瞬間施加強烈的能量,可減少因熱受損或燒焦等。
用途
- 成型封裝(BGA)
- 引擎缸體
- 車載用儀表板開關
CO2雷射刻印機
![波長:10600 nm](/Images/ss_lasermarker_k_variety_006_1777960.png)
波長是基本波長的10倍,CO2雷射落於此波長範圍。是市面上常見的雷射中波長範圍最長者。
CO2雷射正如其名,是以二氧化碳為介質的氣體雷射,用於加工機或刻印。
10600 nm波長範圍的特點
- 對金屬幾乎不會有所反應。(不會被吸收)
- 由於波長較長,對目標物加工時容易產生熱影響,因此容易操燒焦。
- 可用於玻璃和PET等透明體的加工。
- 比起基本波長,對樹脂較難著色。
用途
- 包裝盒
- 寶特瓶

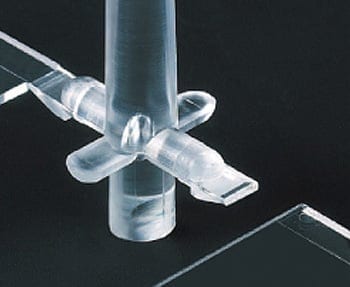

- 澆口切割
綠光雷射刻印機
![波長:532 nm](/Images/ss_lasermarker_k_variety_010_1777964.png)
波長為基本波長的一半,被稱為SHG(Second Harmonic Generation:二次諧波)雷射。
532 nm的波長是可視光領域的綠色光,因此也被稱為綠光雷射。將YAG或YVO4雷射生成的基本波長,透過單晶體氧化物(LBO:硼酸鋰)後轉換而成。
532 nm波長範圍的特點
- 各種材質的吸收率高,也容易對金或銅等反射率高的工件加工。
- 光束直徑比基本波長更小,可進行更精細的加工。
- 光會穿過玻璃等透明體,幾乎無法加工。
- 目標物不易因光產生熱影響。
UV雷射刻印機
![波長:355 nm](/Images/ss_lasermarker_k_variety_011_1777965.png)
波長為基本波長的1/3,被稱為THG(Third Harmonic Generation:三次諧波)雷射。此外,因屬於紫外線領域的雷射,也被稱為UV雷射。將基本波長透過非線性晶體轉換成532 nm的波長加上基本波長,再經由另一個單晶,轉換為355 nm的波長。
各種素材對它的吸收率都非常高,且不產生熱應力,用於追求高品質的精細加工。
355 nm波長範圍的特點
- 各種材質的吸收率皆比綠光雷射高,可在任何材質上高著色、無損傷刻印。
- 也容易對金或銅等反射率高的工件,進行熱影響少的刻印、加工。
- 光束直徑比綠光雷射更小,可進行更精細的刻印、加工。

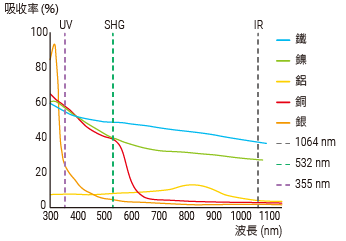

![金屬](/Images/ss_lasermarker_k_variety_012_1777966.png)

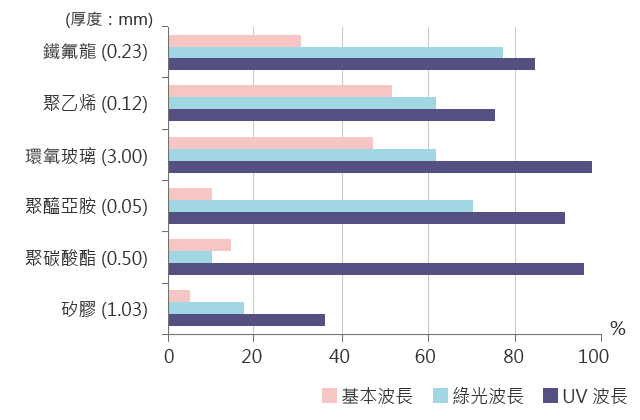

![樹脂](/Images/ss_lasermarker_k_variety_013_1777967.png)
為非考慮表面反射的參考值。
用途
- 車載用多色繼電器
- 導線架
- 醫療用管(矽膠)
產品
![Light wavelength distribution map](/Images/ss_lasermarker_k_variety_017_1777971.png)
3軸UV 雷射刻印機
MD-U 系列
![](/Images/ss_lasermarker_k_variety_018_1777972.jpg)
希望對產品減少損傷的刻印加工、所有要求著色性的用途
3軸混合式雷射刻印機
MD-X 系列
![](/Images/ss_lasermarker_k_variety_019_1777973.jpg)
所有在金屬、樹脂、陶瓷等之刻印用途、薄膜剝落加工等
3軸光纖雷射刻印機
MD-F 系列
![](/Images/ss_lasermarker_k_variety_020_1777974.jpg)
需要高功率、在金屬上的黑色刻印、深刻用途

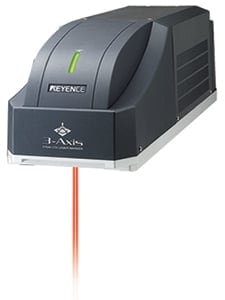

3軸 CO2 雷射刻印機
ML-Z 系列
![](/Images/ss_lasermarker_k_variety_021_1777975.jpg)
在樹脂或紙等上刻印、薄膜等之加工用途
