量測片狀工件
量測範例：量測電極箔的寬度
最佳測量儀對照型尺寸測量儀
寬度較窄時，使用1台感測頭即可量測。

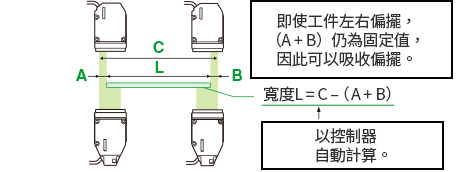

寬度較寬時，使用2台感測頭，檢測左右的邊緣位置，量測寬度。
重點
- 可實現比反射型更高精度的量測。
- 即使是透明工件，也可透過變更工件檢測閾值實現穩定量測。
-
1D遠心方式
去除驅動部分的長壽命設計
同等級中最快16 kHz取樣
依據用途選擇
寬度
獻給尋找寬度測量儀的人
依據目標物的形狀、測量儀的種類、安裝環境等多個因素，選擇最適合寬度量測的量測方法十分重要。若是選擇了不適合的測量儀，可能導致無法達到要求精度，或是運用工時增加等，因此需要盡量避免。本頁面中將為尋找寬度測量儀的人提供指導，幫助您順利找到最佳的測量儀。
「寬度」的量測方法
為您介紹「寬度」的最佳量測方法，同時推薦測量儀。
量測其他寬度較窄的工件
量測範例：量測彈性體的寬度
最佳測量儀反射型2D雷射位移計

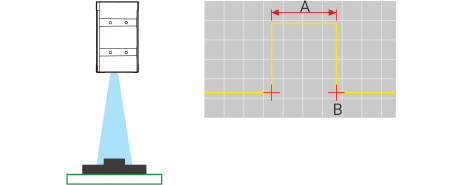

獲取線性雷射照射到的截面形狀，依據形狀量測寬度。
- A
- 寬度
- B
- 位置（XZ座標）
以指定的條件量測寬度和位置。
重點
反射型測量儀，因此可以量測未貫通的位置的寬度。即使工件位置向左右偏移，也可正確量測指定位置的寬度。
-
2D三角測距方式
使用線性雷射實施多點量測
世界最快 64000拍攝/秒 -
彩色共焦方式
直線性：±0.09 μm
超小型雷射同軸位移計
量測其他寬度較寬的工件
量測範例：量測建築板材的寬度
總結
本頁面中說明了電極箔、彈性體和建築板材等的寬度的量測方法和測量儀的結構以及選擇測量儀時的重點和注意點。
上述內容總結如下。
- 使用反射型雷射位移計時，視工件的搬運條件，可能需要調整光軸和跨度。
- 反射型2D雷射位移計可以量測未貫通位置的寬度，還可以補正工件位置偏移並量測。
- 對照型尺寸測量儀可實現比反射型更高精度的量測，即使是透明工件，也可透過變更檢測閾值實現穩定量測。
- 選擇最佳測量儀，關鍵在於量測物的形狀、透明度和位置調整精度。
依據量測目標的不同，方法也多種多樣。若想實現最佳的量測，重點在於了解其特點，選擇正確的測量儀。
「了解量測方法 位移計/測量儀 支援指南」中總結了本頁面中介紹的內容以及其他頁面中介紹的量測知識和案例，可從以下鏈接下載。請搭配雷射位移計的產品陣容型錄閱讀。
