表面粗糙度的術語
解說JIS B 0601中使用的表面粗糙度之相關關鍵字。
請點選欲了解的項目。
- 截止值（cutoff）
- 粗糙度（surface roughness）
- 波度（waviness）
- 實際表面橫截面曲線
- 測量曲線（traced profile）
- 測量橫截面曲線（total profile）
- 輪廓曲線（profile）
- 橫截面曲線（primary profile）
- 粗糙度曲線（roughness profile）
- 波度曲線（waviness profile）
- 平均線（average line）
- 粗糙度曲線用的平均線（average line for roughness profile）
- 波度曲線用的平均線（average line for waviness profile）
- 基準長度（sampling length）
- 橫截面曲線用的平均線（average line for primary profile）
- 評估長度（evaluation length）
截止值（cutoff）

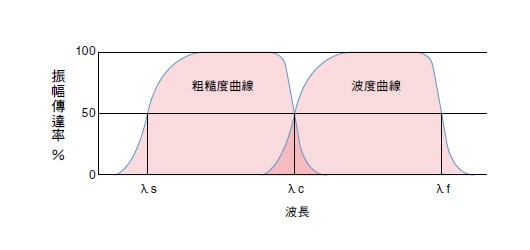

截止值是指從橫截面曲線中被清除的規定波長。從橫截面曲線中清除較長的波長成分，製作粗糙度曲線，相反的，清除較短的波長成分則製作波度曲線。接觸式表面粗糙度測量儀為採用由電容器和電阻器構成的電氣迴路進行處理的類比儀器時，一般主要使用2CR 濾波器，但是隨著數位化的演進，人們逐漸較多地使用位相補償型數字濾波器（高斯濾波器）。多文件分析應用程式中使用的截止值也是運用高斯濾波器。 |

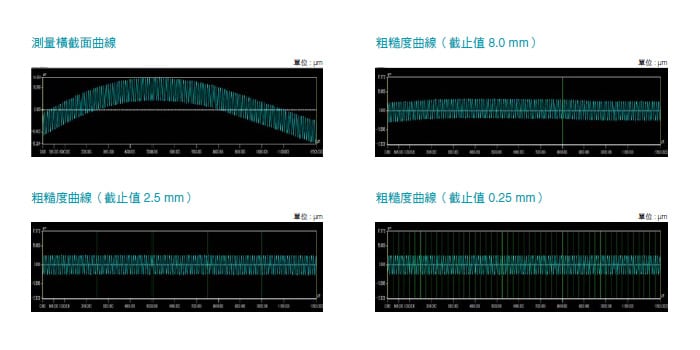

橫截面曲線及粗糙度曲線（截止值）
