面粗糙度的參數

ISO 25178表面性狀參數說明

高度
空間
混合
功能
功能（體積）
形態

Sv 最大波谷深度

Vmc 核心部實體體積

由參數一覽搜尋

Sdr 界面展開面積比

定義範圍展開面積（表面積）相對於定義範圍面積增加的比例。

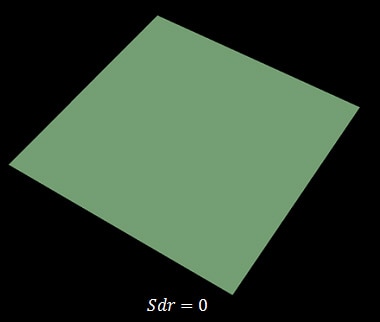

完全平坦表面的Sdr為0。
Sdr 界面展開面積比

若表面存在傾斜，Sdr將變大。

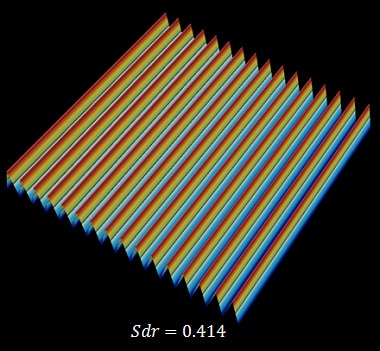

下方表面為由45°傾斜成分構成的平面，Sdr變為0.414。(表面積增大了40%多。)
Sdr 界面展開面積比

Sdr 界面展開面積比
