MAG焊接

介紹「MAG焊接」的適用領域、保護氣體和焊絲的種類、焊接機的特點等。還將說明以保護氣體為依據的分類。

有助於所有涉及"焊接"的人！

LJ-X8000系列將有助於自動化的正確且穩定的焊接缺陷檢查，
解決許多人在焊接工程中所面臨的一大困擾。

查閱PDF瞭解詳情

「MAG（Metal Active Gas）焊接」是使用活性氣體（二氧化碳或是氬氣和二氧化碳的混合氣體）的電弧焊的一種，也稱為「二氧化碳電弧焊」或「CO2焊接」。一般用於鐵類材料的半自動、自動焊接，但二氧化碳會發生化學反應，因此不適用於鋁等非鐵金屬的焊接。

半自動或自動實施的MAG焊接，使用線狀焊絲作為電極，代替金屬被覆電弧焊（人員手工作業的電弧焊）中的焊接棒。
焊絲捲成線軸狀安裝在焊絲送料裝置上，電動馬達驅動的進料輥自動送料至焊槍前端。通過支撐焊絲的接觸尖端時，對焊絲通電。藉由
焊絲和母材之間產生的電弧，同時熔化焊絲和母材進行焊接。此時，噴嘴會向焊接部周圍供應保護氣體，將電弧和熔融池周圍從大氣中隔離。保護氣體可以使用二氧化碳、氬氣與二氧化碳的混合氣體或是氬氣混入百分之幾的氧氣的混合氣體。
與金屬被覆電弧焊相比，作為熔融金屬的電極的熔接速度快，具有「母材的熔融深度深，作業效率高」的優點。並且，還有「熔融金屬質量好」、「可以將焊槍搭載至機械手臂等進行自動焊接」等巨大優點。

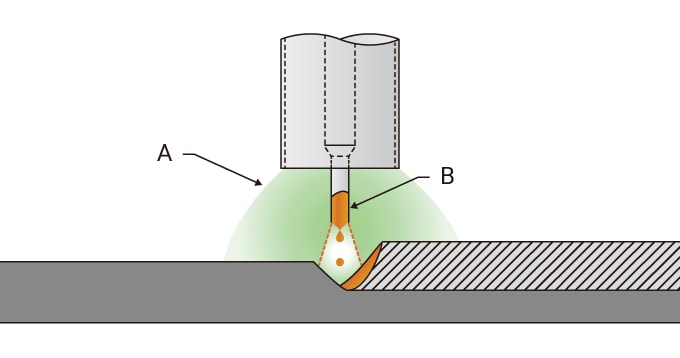

MAG焊接
  1. Ar＋CO2混合氣體
    或CO2氣體
  2. 實心焊絲電極
MAG焊接的半自動焊接機，由以下部分組成：
  • 焊接電源
  • 焊絲送料機
  • 焊槍
  • 氣瓶
焊絲必須由送料裝置以恆定速度送料。因此，一般使用恆壓特性電源作為焊接電源。並且，焊絲送料裝置採用恆速送料方式。

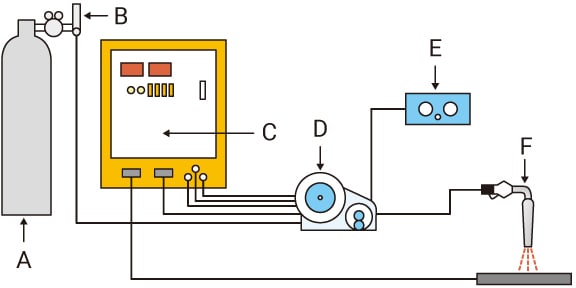

MAG焊接
  1. 氣瓶
  2. 氣體流量調整器
  3. 焊接電源
  4. 焊絲送料機
  5. 遙控箱
  6. 焊槍

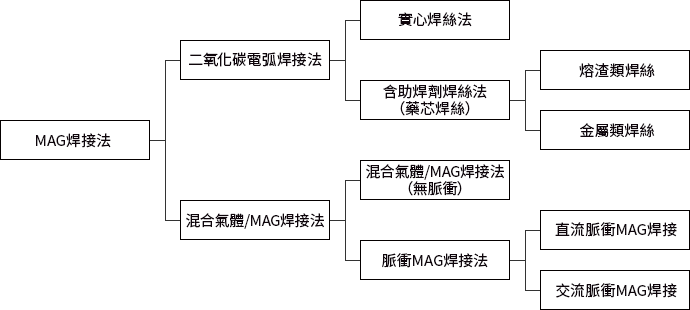

MAG焊接的分類方法有依據保護氣體分類、依據焊絲種類分類等。

MAG焊接法

焊絲方面，「實心焊絲」是截面相同的焊絲，碳鋼用焊絲中為了改善耐鏽性和同典型，表面實施鍍銅處理。另外，也有未實施鍍銅的無電鍍焊絲，無電鍍焊絲的優點是「可形成穩定的電弧」、「焊槍內部維護保養方便」。
「含助焊劑焊絲」為焊絲內部含有助焊劑。具有「可形成穩定的電弧」、「焊濺物少」、「焊縫外觀良好」等優點。
此外，「熔渣類焊絲」的特點是焊接速度快，「金屬類焊絲」的特點是熔渣生成量少。
